Pesquisas e investigações de campo cuidadosas são essenciais para todos os empreendimentos de engenharia civil, especialmente para atividades subterrâneas, onde o risco de encontrar imprevistos é muito mais alto. As diversas técnicas disponíveis atualmente poderão reduzir significativamente as possibilidades de encontrar maiores surpresas durante a instalação, recuperação ou reparo de redes por Método Não Destrutivo (MND).
Todos os sistemas foram projetados para atender a um conjunto específico de condições; nenhum deles tem aplicação universal. O conhecimento do que existe sob o solo influenciará, portanto, não somente o custo do projeto, como também a escolha do sistema que será utilizado. Embora as pesquisas e investigações necessárias variem bastante de um empreendimento para outro, três grandes grupos podem ser identificados.
Para recuperações e reparos, são necessárias informações precisas sobre o diâmetro, forma, percurso e condições da rede existente; incluindo dados sobre acessórios da rede, ligações e poços de visita. Para instalações novas, as principais informações necessárias são os dados sobre as condições do solo e do lençol freático, e a localização de redes de distribuição e coleta e outras interferências. A substituição por arrebentamento in loco requer informações sobre o material e as dimensões da rede existente, a natureza do solo no entorno e a posição da rede em relação às tubulações e cabos adjacentes.

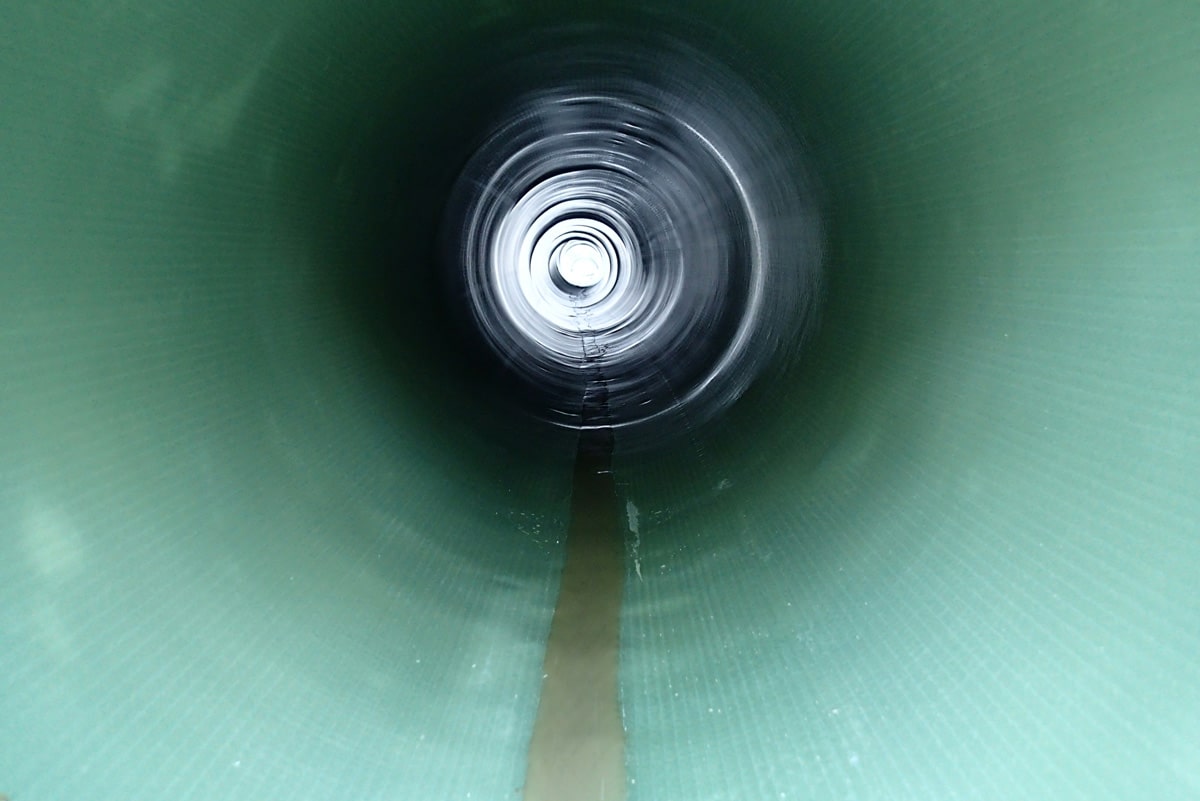

Em projetos de recuperação, uma das ferramentas de pesquisa reconhecidas há muito tempo é o Circuito Fechado de Televisão (CFTV), que apareceu pela primeira vez em 1950 e se firmou nos anos 80, quando a eletrônica moderna passou a produzir equipamentos de alta confiabilidade, excelente desempenho e baixo custo. Outras técnicas de inspeção, tais como sonar e radar podem, em circunstâncias adequadas, complementar ou substituir as informações obtidas pelos sistemas convencionais de CFTV. O sonar é usado principalmente para pesquisas sob água (por exemplo, em tubulações em carga acima de meia secção) e, além de identificar os defeitos, pode produzir dados quantitativos sobre as dimensões da tubulação e os níveis de assoreamento. Existem sistemas para inspecionar uma rede parcialmente cheia usando uma câmera de CFTV acima da linha d’água e um transponder sonar abaixo desta. Existe também a possibilidade de uso de radar no interior da rede, particularmente se houver suspeita de vazios externos, uma vez que possibilita também a inspeção fora das paredes do tubo.
As preocupações com vazamentos de redes de esgoto e a poluição do lençol freático e dos aqüíferos fez com que, em alguns países, a atenção se voltasse para sistemas que testassem a integridade das juntas da tubulação. Embora fossem disponibilizados sistemas de “teste e vedação de juntas”, o interesse em sistemas que testassem a estanqueidade das juntas durante uma inspeção convencional de CFTV, usando equipamento combinado com a câmera ou puxado atrás dela, aumentou.
Para novas instalações, as informações sobre as condições do solo podem ser obtidas por sondagens convencionais.
Em áreas mais desenvolvidas, uma das ferramentas mais importantes de pesquisa é o localizador de tubos e cabos, que pode detectar a presença de tubos metálicos, cabos elétricos energizados e cabos de telecomunicações. Existem diversos tipos de localizadores no mercado; a maioria utiliza um transmissor para induzir um sinal em tubos de material condutor, que pode ser seguido na superfície através de um receptor. Alguns detectores de tubos e cabos também podem ser usados como dispositivos de acompanhamento da perfuração, juntamente com máquinas de perfuração direcional ou guiada. Os sistemas de Radar de Penetração no Solo (GPR) se tornaram mais fáceis de operar nos últimos anos, e podem, freqüentemente, detectar tubulações não metálicas, cabos, zonas de vazamento e descontinuidades subterrâneas tais como camadas de construção de rodovias ou estratos de rocha.
